- 商品名稱: HCN低噪音籠式調節閥,上海滬禹
HCN低噪音籠式調節閥主要為降低可壓縮流體的噪音而設計的，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。流體通道呈S流線型，還沒有一個改善套筒周圍流體平穩流動的導流翼，因此調節閥壓降損失小，流量大，噪音小。閥芯采用壓力平衡式結構，調節閥配用多彈簧式薄膜執行機構，機構緊湊，輸出力大。
HCN氣動低噪音籠式調節閥可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
產品符合GB/T4213-92。

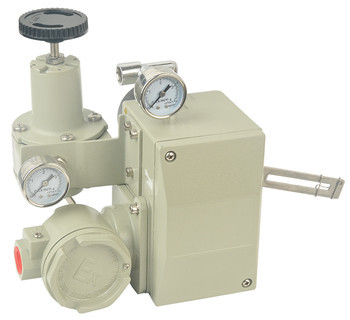

配套定位器
主要特點：
1、具有可靠性高、體積小、重量輕等特點。
2、磁電組件部分采用新型動圈結構，可靠、穩定、線性好。
3、除防爆接線盒外，在危險性區域現場可打開殼蓋進行調整及檢修。
4、量程、零點調整鈕采用手輪式，調整方便、并帶有鎖定裝置。
5、配有與各類型執行機構相配的安裝板及附件，故安裝容易、調整方便。
6、防爆性能：本安型防爆等級iaⅡCT5 隔爆型防爆等級dⅡCT6。
7、結構緊湊，精密可靠本產品零部件精密壓鑄，外形及內部結構制作工藝精致，各機構經優化組合設計，整機結構緊湊， 采用不銹鋼緊固件和先進的噴朔工藝處理.生產制造標志永久性等，具備了良好的防腐性能?！?br /> 8、本定位器可根據要求.附采用活動可調節阻尼機構，使具有輸出流量可調的特點。
綜合以上等技術性能特點，故HEP系列定位器可滿足不同的類型單.雙作用，正.反作用 的各類氣動執行器要求。具有可靠的技術性能和特色。 -
■HCN平衡籠式調節閥 主要技術參數和性能

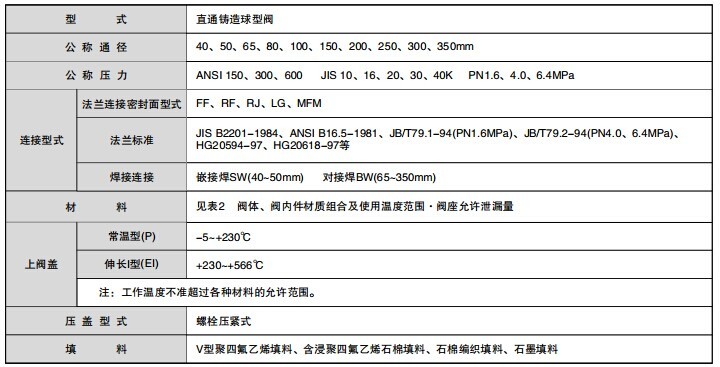

●HCN平衡籠式調節閥 閥體

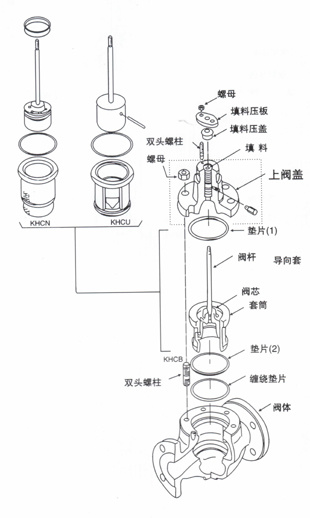

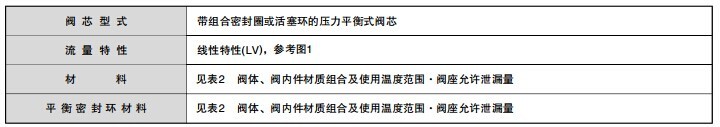

●HCN平衡籠式調節閥 閥內件

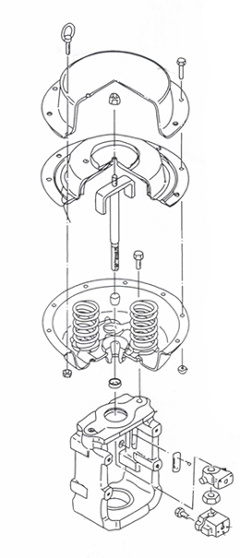

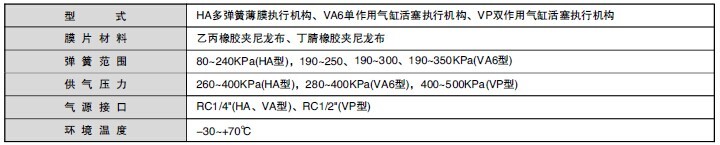

●HCN平衡籠式調節閥 執行機構
●HCN平衡籠式調節閥 閥作用型式
氣關式（B）－失氣時閥位開(FO)、氣開式（K）－失氣時閥位關（FC）
●HCN平衡籠式調節閥 附件
定位器：HEP定位器（標配）、日本SMC IP8000定位器、德國西門子定位器、美國FISHER費希爾定位器、韓國YTC定位器
空氣過濾減壓閥：KZ03(標配）、SMC減壓閥AW20、YT200
保位閥、行程開關、閥位傳送器、手輪機構、氣動加速器等等

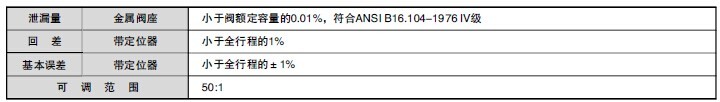

■HCN平衡籠式調節閥 性能
■HCN平衡籠式調節閥 額定流量系數CV、額定行程
-

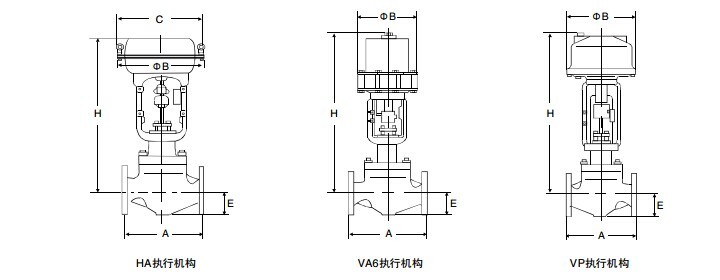

■HCN平衡籠式調節閥 外形尺寸

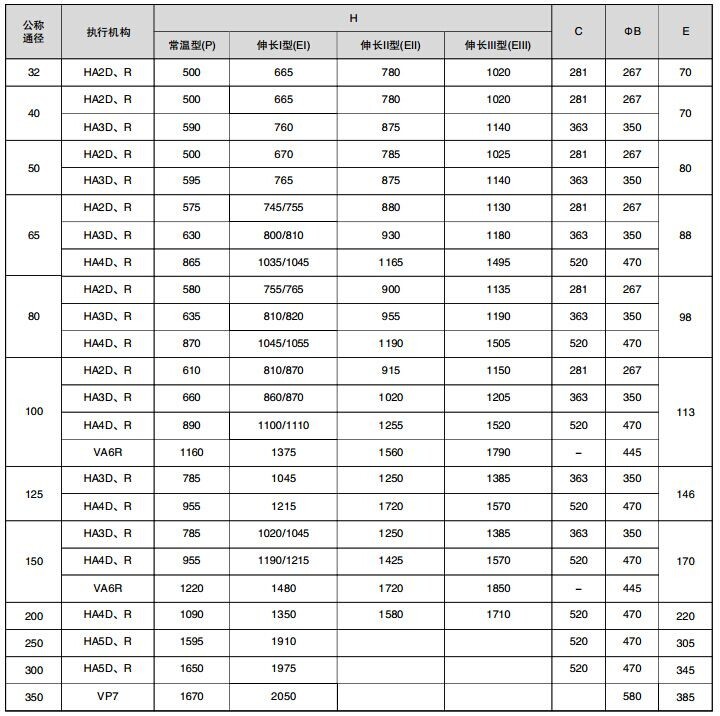

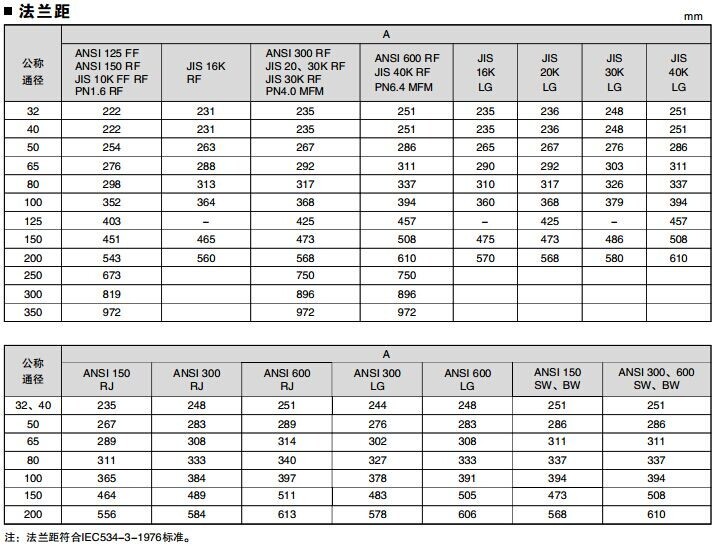

■HCN平衡籠式調節閥 外形尺寸表
-
