長桿直埋（分體式）焊接球閥
所屬分類：
手動閥門
聯系我們
- 產品描述
- 技術參數
- 資料下載

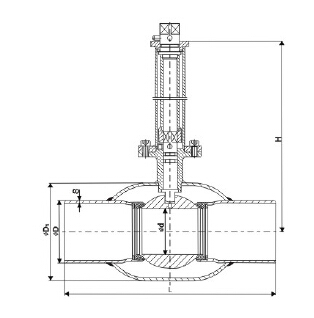

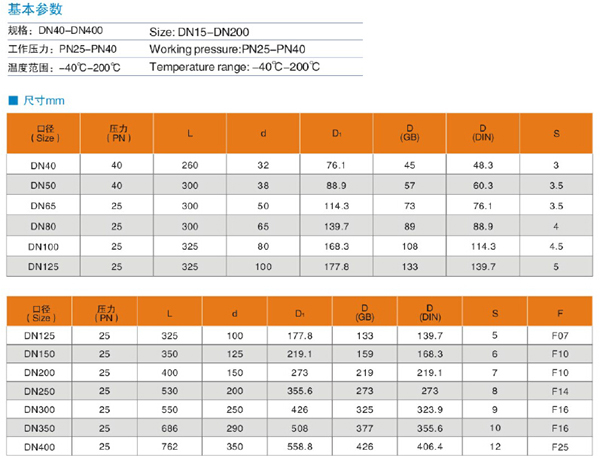

- 外形尺寸
- 訂購說明
-
- 商品名稱: 長桿直埋（分體式）焊接球閥
產品概述：全焊接球閥在各個領域使用非常廣泛。其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，其使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)狻⒊鞘泄?、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。全焊接球閥能長期可靠運行使用,需要維護,裝簡單,閥門的安裝別的更為便捷。 用途： 城市煤氣：煤氣輸出管道、主干線及各支線供應管道等。 集中供熱：大型供熱設備輸出管線、主干線、支線。 熱交換機：管道及各回路啟閉。 鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。 各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。
1）：不需要維護，調整及潤滑，易于安裝，在低運行費用下長期可靠運行。表面采用噴塑處理技術，光澤美觀，在國內已處于領先水平。不會有外部泄漏等現象。閥體是焊接結構，所以閥門重量輕且易于進行絕緣。安裝調節機構，非常簡便，操作手柄可以拆下，換向安裝。
2）：由于閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄漏。
3）：球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高。
4）：由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。
5）：整體式全焊接，等徑及變徑通道，采用固定球及浮動球，雙活塞效應密封系統，自動注入密封劑式軸承。
6）：為了防止靜電，閥桿與球體以及閥桿與填料箱之間分別裝有鋼球和彈簧，可以保持閥門所有零件與閥體的導電，讓電流通過區，釋放靜電。不僅防止火災，而且防止腐蝕，實現臨時性切斷，以便及時檢修。
7）：閥桿防脫功能是因?yàn)殚y桿受閥內壓力影響，總產生脫離的力所以閥桿設計成防脫結構。
8）：用低摩擦材料的止推墊圈支撐將壓力推向閥桿，使閥桿僅僅起到傳遞扭矩的作用。
-
閥門型號：Q61F
連接方式：焊接，對焊
壓力等級：150~600LB,1.6MPa~ 4.0MPa
產品規格：1/2" ~ 40" , DN15 ~ 1000mm
產品材質：F304,F316,CF8,CF8M或根據客戶要求選。
適用溫度：-29℃≤t≤150 ℃（跟閥體材質及密封面材質不同所承溫有差異）
適用介質：石油/汽油，液化天然氣/液化石油氣體, 石油化工，鋼鐵廠，供熱管道等
驅動方式：電動、手動、蝸輪驅動、齒輪驅動等
全焊接球閥材質：
1）：閥體：碳鋼ST37.0，A106-B；20號鋼
2）：球體：不銹鋼304或316
3）：閥桿：2Cr13
4）：閥桿密封：全氟像膠
5）：球體密封：RTFE（PTFE+C）
-
-
1、 傳動方式（根據實際選擇）
2、 密封閥座標料（根據介質物理性質及使用溫度）
3、 壓力等級（根據管理設計要求）
4、 選定閥體材質（根據介質的腐蝕性、溫度、壓力選擇）
5、 閥門開關頻率（據此選擇不同種類閥門）
6、 法蘭標準及法蘭密封面形式和尺寸（根據工況配套）
7、 連接方式（根據使用工況）
8、 結構長度（根據使用工況）
9、 其他特殊要求（綜合其他情況）
10 防火、防靜電要求（嚴格遵循管道設計要求）
球閥的型號編制方法
單元號
含義
各單元代號及說明
1
專用功能
D-低溫 B-保溫 T-調節型 N-有抗硫要求（NACE）的閥門
沒有專用功能省略本代號
2
閥門類型
Q-球閥
3
輔助分類
Z-整體式（一片式） V-V型球體 S-三片式 L-兩片式 其余省略本代號
4
傳動方式
省略-手動 3-蝸輪蝸桿傳動 6-氣動 9-電動 8-氣液聯動 2-電液聯動
6S-氣動帶手動
5
連接形式
1-內螺紋連接 2-外螺紋連接 4-法蘭連接 4J-法蘭連接，環連接面
6-對焊連接 6C-承插焊連接 7-對夾連接 7J-對夾連接，環連接面
6
結構形式
1-浮動球直通式 2-浮動球Y型三通式 4-浮動球L形三通式
5-浮動球T形三通式 6-固定球四通式 7-固定球直通式 7-固定球T形三能
9-固定球L形三能
7
密封面材料
F-聚四氟乙烯，增強聚四氟乙烯 FS-對位聚苯 PK-PEEK N-尼龍 FC-碳纖維
Y-鎢鈷合金，鎳基合金 YS-特殊硬化YP-陶瓷
8
壓力級
公稱壓力
（歐洲體系）
10-PN10 16-PN16 25-PN25 40-PN40 63-PN63 100-PN100
160-PN160 250-PN250
公稱壓力
（美洲體系）
20-PN20 50-PN50 110-PN110 150-PN150 260-PN260
420-PN420
磅級
A1-Class150 A3- Class300 A6-Class600 A9-Class900
A15-Class1500 A25-Class2500 A8-Class800
JIS K級
K1-JIS 10K K2-JIS 20K K3-JIS 30K K4-JIS 40K
9
閥體材料
C-WCB,A105 CC-WCC C5-C5 C6-WC6,F11 C9-WC9,F22 CL-LCB,LF2
LC-LCC L2-LC2 L3-LC3 P8-CF8,304 P3-CF3, 304L R8-CF8M,316
R3-CF3M,316L P-ZG1Cr18Ni9Ti,1Cr18Ni9Ti R-ZG1Cr18Ni12Mo2Ti
1Cr18Ni12Mo2Ti A-CN7M 20號合金 Ti-Ti或Ti合金 T-銅及銅合金
Q-球墨鑄鐵 Z-灰鑄鐵
10
內件材料
用戶沒有特殊要求，省略本代號（碳鋼閥體一般配置13Cr內件，不銹鋼閥體配
置與閥體材耐腐蝕性能一致的不銹鋼內件）
P8-304 P3-304L R8-316 R3-316L M-Monel A-20號合金
