- 商品名稱: 氣動超薄型球閥
氣動超薄型球閥(亦稱氣動對夾球閥)是新一代超短法蘭距球閥，是由單(雙)作用活塞式氣動執行器及超薄球閥組成。 氣動超薄球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動超薄型球閥(氣動對夾球閥)球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點。
氣動超薄型球閥(氣動對夾球閥)廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
-
公稱通徑 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
允許壓差(MPa)
≤ 公稱壓力
動作范圍
0～90°
泄露量Q
按GB/T4213-92，小于額定KV0.01% (軟密封為零泄露)
基本誤差
帶定位器：小于全行程的±2%
回差
帶定位器：小于全行程的2%
主要性能指標
要性能規范
試驗壓力(MPa)
公稱壓力(MPa)
壓力級(class)
JIS(K)
1.6
2.5
4.0
6.4
150
300
10K
20K
強度試驗
2.4
3.75
6.0
9.6
3.0
7.5
2.4
3.8
密封試驗
1.76
2.75
4.4
7.04
2.2
5.5
1.5
2.8
氣密試驗
0.5～0.7MPa
主要技術參數
閥體
閥體形式
直通鑄造超短閥
公稱通徑
DN15～150mm
公稱壓力
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K
法蘭標準
JIS、ANSI、GB、JB、HG等
連接形式
法蘭式、對夾式
壓蓋型式
螺母壓緊式
密封填料
V型聚四氟乙烯填料、柔性石墨填料等
閥內件
閥芯形式
O型球體閥芯
流量特性
近似快開型
執行機構
執行器型號
GT、AT、AW系列單雙作用氣動執行器
供氣壓力
0.4～0.7MPa
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
環境溫度
-20～+90℃
作用形式
單作用執行機構：
氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件
定位器、電磁閥、空氣過濾減壓器、行程開關、
保位閥、閥位傳送器、手輪機構等
閥內件
閥芯形式
O型球體閥芯
流量特性
近似快開型
執行機構

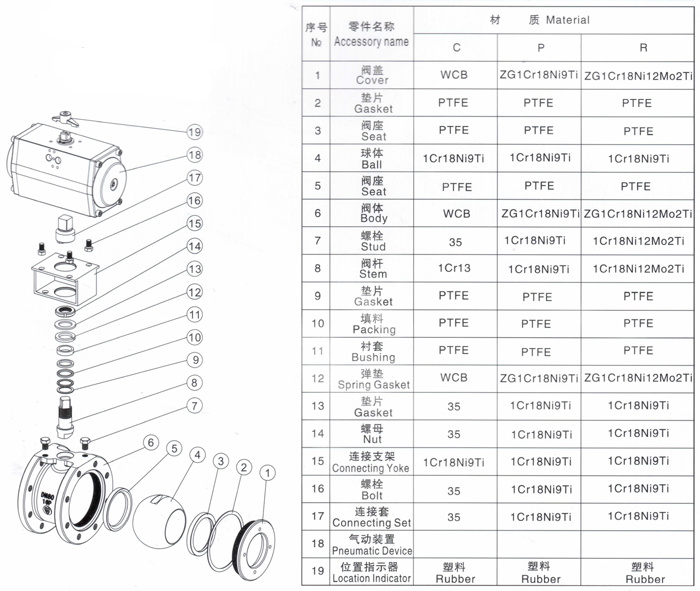

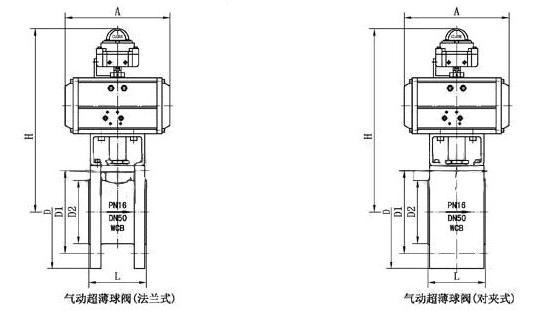

公稱通徑
DN(mm)
15
20
25
32
40
50
65
80
100
125
150
L
108
112
114
127
140
140
152
165
178
190
216
H
112
115
120
140
170
180
210
240
290
320
350
D
165
185
200
220
250
285
340
405
460
520
580
D1
125
145
160
180
210
240
295
355
410
470
525
D2
46
56
65
76
84
99
118
132
156
184
211
A
根據閥門壓力大小而定。配置執行器不同，外形尺寸也不相同。
-
公稱通徑
DN(mm)
15
20
25
32
40
50
65
80
100
125
150
L
108
112
114
127
140
140
152
165
178
190
216
H
112
115
120
140
170
180
210
240
290
320
350
D
165
185
200
220
250
285
340
405
460
520
580
D1
125
145
160
180
210
240
295
355
410
470
525
D2
46
56
65
76
84
99
118
132
156
184
211
A
根據閥門壓力大小而定。配置執行器不同，外形尺寸也不相同。
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，
另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
-
選購氣動閥門需確定以下幾個參數
產品名稱：
產品型號：
公稱壓力：
公稱通徑：
閥體材質：
連接方式：
氣動執行器系列：AT系列（標配），GT系列，AW大扭距氣缸
類型：雙作用氣缸，單作用氣缸(氣開或氣閉）
電磁閥電源：AC220V、380V、110V，DC24V
防護類型：普通型、防爆型
附件（可多選）：二位五通電磁閥（標配）、空氣過濾減壓閥（標配）、限位開關回訊器（標配）、手動手輪離合機構、電氣閥定位器，氣動加速器，保位閥，氣動放大器
介質名稱：
介質溫度：
使用壓力：
