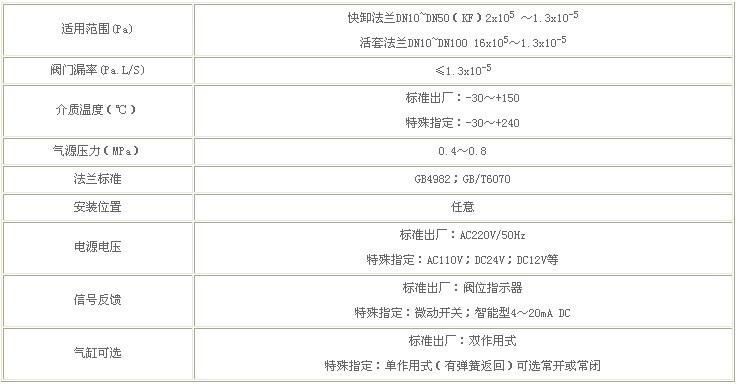

- 技術參數
- 資料下載
- 外形尺寸
- 訂購說明
-
- 商品名稱: 真空氣動球閥,GUQ氣動高真空球閥
GUQ型系列氣動真空(壓力)球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝
氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。GUQ氣動真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。適用的工作介質為帶酸、堿性的氣體或液體，應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域?？蛇x配反饋信號裝置及電氣閥門定位器。
-
-

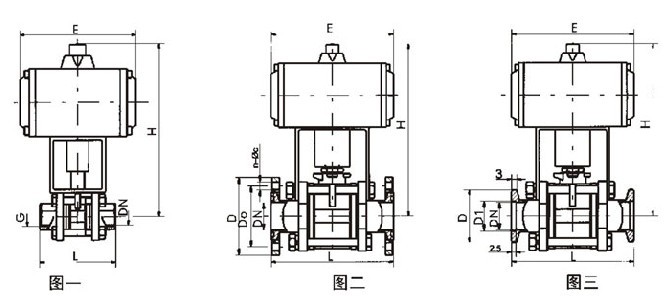

螺紋連接的外形及連接尺寸(圖一)
型號
DN
G
H
E
L
GUQ-10(G)
10
1/4"
153
104
68
GUQ-16(G)
16
1/2"
155
104
72
GUQ-20(G)
20
3/4"
160
104
82
GUQ-25(G)
25
1"
163
140
90
GUQ-32(G)
32
1-1/4"
180
140
112
GUQ-40(G)
40
1-1/2"
186
140
120
GUQ-50(G)
50
2"
233
164
145
GUQ-63(G)
63
2-1/2"
272
164
185
GUQ-80(G)
80
3"
351
190
210
GUQ-100(G)
100
4"
370
190
268
活套法蘭連接(GB6070)(圖二)
型號
DN
D
Do
H
E
L
n-φc
GUQ-10(F)
10
55
40
153
105
84
4-φ6.6
GUQ-16(F)
16
60
45
155
130
84
4-φ6.6
GUQ-25(F)
25
70
55
163
165
114
4-φ6.6
GUQ-32(F)
32
90
70
180
165
140
4-φ9
GUQ-40(F)
40
100
80
186
190
160
4-φ9
GUQ-50(F)
50
110
90
233
190
170
4-φ9
GUQ-63(F)
63
130
110
272
250
195
4-φ9
GUQ-80(F)
80
145
125
351
250
203
8-φ9
GUQ-100(F)
100
165
145
370
280
280
8-φ9
快卸法蘭連接(GB4982)(圖三)
型號
DN
D1
D
H
E
L
GUQ-10(KF)
10
12.2
30
153
104
84
GUQ-16(KF)
16
17.2
30
155
104
84
GUQ-25(KF)
25
26.2
40
163
140
114
GUQ-32(KF)
32
34.2
55
180
140
140
GUQ-40(KF)
40
41.2
55
186
140
160
GUQ-50(KF)
50
52.2
75
233
164
170
-
選購氣動閥門需確定以下幾個參數
產品名稱：
產品型號：
公稱壓力：
公稱通徑：
閥體材質：
連接方式：
氣動執行器系列：AT系列（標配），GT系列，AW大扭距氣缸
類型：雙作用氣缸，單作用氣缸(氣開或氣閉）
電磁閥電源：AC220V、380V、110V，DC24V
防護類型：普通型、防爆型
附件（可多選）：二位五通電磁閥（標配）、空氣過濾減壓閥（標配）、限位開關回訊器（標配）、手動手輪離合機構、電氣閥定位器，氣動加速器，保位閥，氣動放大器
介質名稱：
介質溫度：
使用壓力：
