- 商品名稱: DHCB電動平衡籠式調節閥,CV3000調節閥

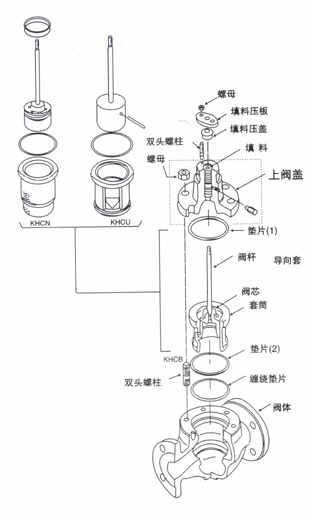

DHCB電動平衡籠式調節閥 控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈Ｓ流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。 調節閥的動態穩定性好，噪音低，空化腐蝕小。
DHCB電動平衡籠式調節閥 控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈Ｓ流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。 調節閥的動態穩定性好，噪音低，空化腐蝕小。
調節閥的泄漏量符合ANSI Bl6.104標準。
產品符合GB/T4213-92、JB/T7387-94 。

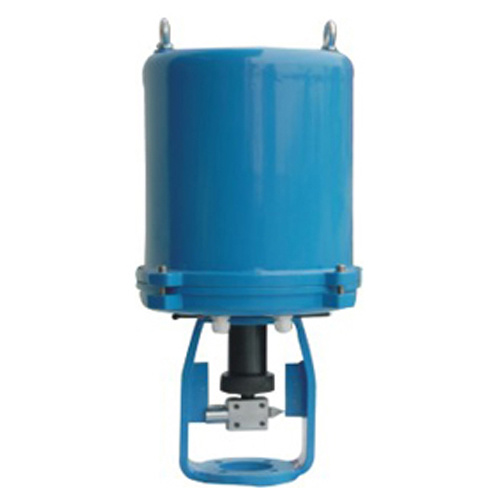

配套執行機構
本系列執行器有以下主要特點：
1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA（或DC1 ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
1.2 執行器的關鍵部件 — 控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
1.3 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4%。
1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
1.6 用狀態選擇開關可以設定（正、反動作。）
1.7 用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
1.8 調整工作零點（始點）和行程（終點）簡單易行。
1.9 當突然斷電時，能確保閥芯自鎖。
1.10 采用同步皮帶轉動，有效降低了噪音。
1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。 -
閥體型式
直通單座鑄造球型閥
公稱通徑DN（mm）
40、50、65、80、100、150、200mm
公稱壓力
ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa
連接型式
法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型；焊接連接：嵌接焊SW
法蘭標準
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等
材 料
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等
壓蓋型式
螺栓壓緊式：填料
填 料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織
上 閥蓋 型式
常溫型（P）
-17～+230℃
伸長Ⅰ型（E1）
-45～-17℃、+230～+566℃
伸長Ⅱ型（E2I）
-100～-45℃
伸長Ⅱ型（E2W）
-196～-100℃
注：
工作溫度不準超過各種材料的允許范圍。
-
公稱通徑
執行機構
H
C
φB
E
常溫型（P）
伸長Ⅰ型（EⅠ）
伸長Ⅱ型（EⅡ）
伸長Ⅲ型（EⅢ）
40
DKZ-310
837
992
1117
1357
460
70
381LSA-20
556
721
836
1076
225
56
70
SKZ-310
837
992
1117
1357
460
56
70
PSL202
634
804
919
1184
/
/
70
50
DKZ-310
837
1007
1122
1362
460
56
80
381LSA-20
556
726
841
1081
225
55
80
SKZ-310
837
1007
1122
1362
460
56
80
PSL202
639
809
919
118
/
/
80
65
DKZ-310
935
1115
1240
1490
460
65
88
381LSA-20
726
906
1061
1281
255
65
88
SKZ-310
935
1115
1260
1495
460
65
88
PSL202
674
844
997
1227
/
/
88
80
DKZ-310
940
1125
1260
1495
460
65
98
381LSA-20
731
916
1051
1286
255
65
98
SKZ-310
940
1125
1260
1495
460
65
98
PSL202
680
860
1010
1231
/
/
98
100
DKZ-310
970
1230
1275
1510
460
65
113
381LSA-20
761
1251
1341
1656
255
65
113
SKZ-310
970
1230
1275
1510
460
65
113
PSL202
707
907
1012
1247
/
/
113
150
DKZ-310
1096
1357
1562
1697
460
80
170
381LSA-20
886
1146
1351
1486
255
80
170
SKZ-310
1096
1357
1562
1697
460
80
170
PSL202
828
1063
1298
1443
/
/
170
200
DKZ-310
1311
1571
1801
1931
460
90
220
381LSA-20
1253
1513
1743
1873
310
90
220
SKZ-310
1311
1571
1801
1931
460
90
220
PSL202
963
1223
1453
1583
/
/
220
-
