ZDLQ（X）電動三通調節閥由3810L系列電子式執行機構與三通調節閥組成。內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

所屬分類：

電動調節閥

聯系我們

產品描述
技術參數
資料下載

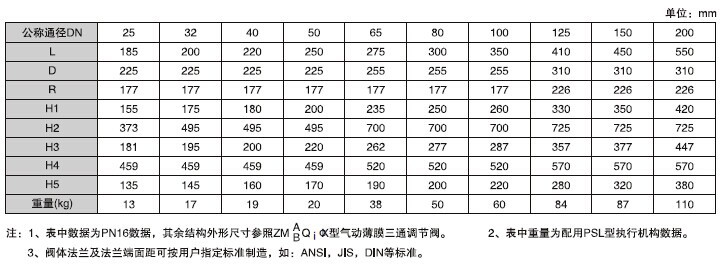

外形尺寸
訂購說明

- 商品名稱: ZDLQ（X）電子式電動三通調節閥，流量調節閥，電動調節閥
ZDLQ（X）電動三通調節閥由3810L系列電子式執行機構與三通調節閥組成。內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

ZDLQ（X）電動三通調節閥由3810L系列電子式執行機構與三通調節閥組成。內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
ZDLQ（X）電動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座或雙座閥使用，占據空間體積小，節省安裝管道及費用。

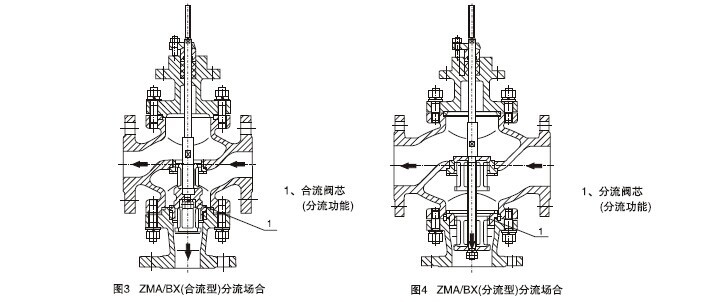

ZDLQ（X）電動三通調節閥有合流和分流兩種形式，三通合流調節閥主要用于兩種流體混合成第三種流體；三通分流調節閥主要用于將一股流體分成兩股流體。ZDLQ（X）電動三通調節閥可代替兩臺互為開關的單、雙座調節閥，常用于熱交換器的調節及簡單的配比調節。

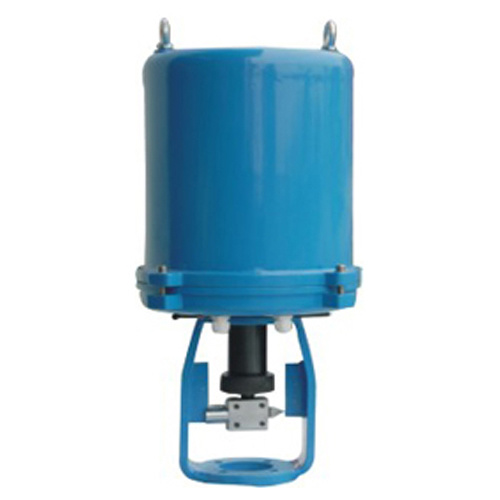

配套執行機構

3810L系列執行器有以下主要特點：
■執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA（或DC1 ~5V）信號和對應的電源即可工作。內設接線端子，接線極為簡單方便。
■ 執行器的關鍵部件 — 控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
■驅動量的反饋采用高性能導電塑料電位器，分辨率＜ 0.4%。
■ 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
■ 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
■ 用狀態選擇開關可以設定（正、反動作。）
■ 用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
■ 調整工作零點（始點）和行程（終點）簡單易行。
■ 當突然斷電時，能確保閥芯自鎖。
■ 采用同步皮帶轉動，噪音低，運行平穩。
■ 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護
■ZDLQ（X）電動三通調節閥主要技術參數和性能

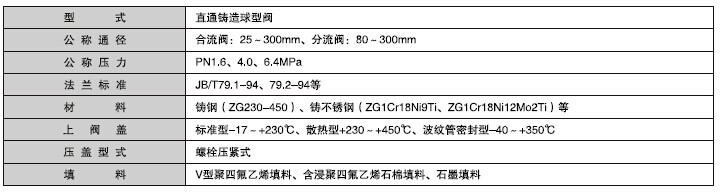

●ZDLQ（X）電動三通調節閥閥體

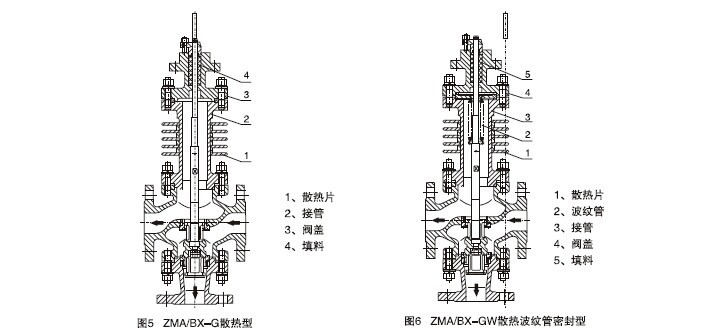

●ZDLQ（X）電動三通調節閥閥內件

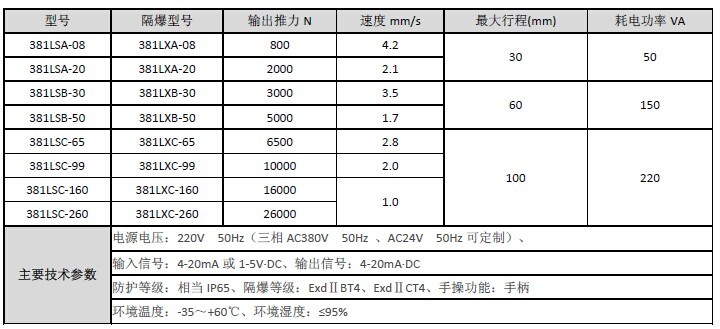

●ZDLQ（X）電動三通調節閥執行機構

●ZDLQ（X）電動三通調節閥閥作用型式
電關式（B）、電開式（K）
■ZDLQ（X）電動三通調節閥主要性能指標

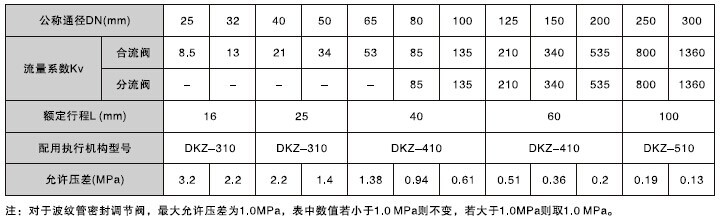

■ZDLQ（X）電動三通調節閥額定流量系數KV、額定行程、配用執行機構型號、允許壓差
