- 商品名稱: D643H氣動法蘭蝶閥,氣動硬密封蝶閥,氣動調節蝶閥
D643H氣動法蘭硬密封蝶閥采用三偏心多層次金屬硬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截?cái)嗷蚪油黧w的優良裝置。 選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃?xì)怏w、腐蝕性介質、油品及食品等介質，工作溫度可達600℃。
氣動法蘭蝶閥,氣動硬密封蝶閥,氣動調節蝶閥主要特點
1 、體積小、重量輕、具有優良的切斷性能。
2 、蝶板密封面設計成相對蝶板軸心為一斜截圓錐面，使得蝶板密封面與閥座密封面有一定的接觸角，這個接觸角均勻地圍繞其圓周面相等于一個細長的楔形，并且蝶板圓周縱向處的密封線呈一準橢圓形曲線，兩者同時起著密封的補償作用。
3 、蝶板密封面在關閉狀態下，受力均勻，承壓能力高；蝶板在開啟過程中，密封面各點同時完成脫離閥座密封面的動作，無擠卡現象，基本無摩擦，開啟力矩極小。因此，成本低，密封性能好，壽命長。
4 、各種密封結構供選擇，保證使用壽命及可靠性。蝶閥密封圈有整體式軟密封（PTFE , C-TFE , G-TFE ）、硬化金屬片式、整體式＋硬質合金，適用于各種工況。
5 、能實現雙向密封功能，既可以調節，又具有切斷功能。
6 、執行機構低摩擦力、工作效率高、推力大、安全性好。
7 、執行機構靈巧型、組合型（手動機構）的設計，可保證各方向的隨意安裝以及靈活控制。
8 、簡捷醒目、可靠一體化的行程指示及限位開關和電磁閥的組合安裝、無外接管路、減少泄漏點。
9、多種執行機構形式供選擇、滿足不同用戶要求。
10 、裝配維修方便，具有優越的性能價格比。
-
公稱通徑DN（mm）
50-1200
公稱壓力PN（MPa)
1.6
2.5
4.0
公稱壓力（MPa)
強度試驗
2.4
3.75
6.0
密封試驗
1.76
2.75
4.4

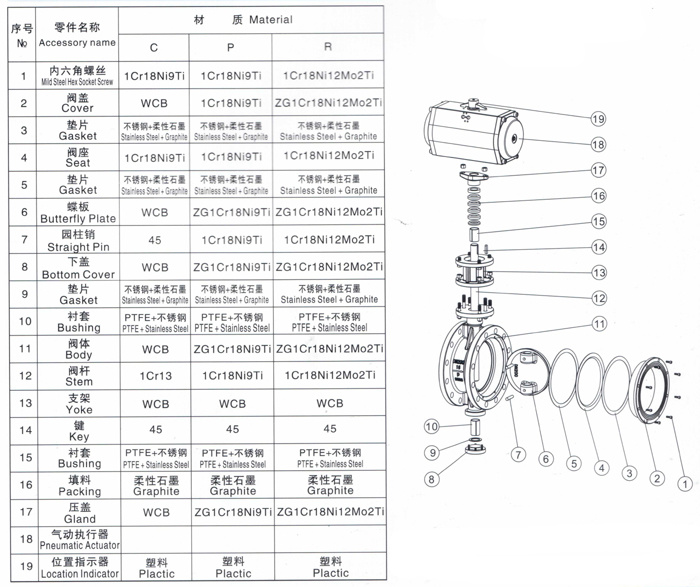

材料\材料代號
C
P
R
主要零件
閥體
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
閥桿
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
四氟 不銹鋼
填料
四氟 柔性石墨
適用工況
適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
碳鋼：-29℃～425℃ 不銹鋼：-40℃～550℃
執行器
型號
GT系列、AT系列、AW系列
氣源壓力
0.4-0.7Mpa
-

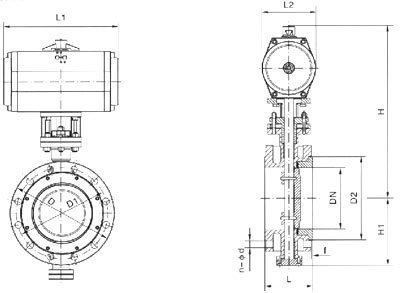

主要外形及連接尺寸 D643(H、Y、F)-16(1.6MPpa)
公稱通徑
DN
外形尺寸
連接尺寸
執行器型號
L
L1
L2
H
H1
D
D1
D2
f
n-φd
50
108
164/214
75/91
277/205
65
165
125
99
3
4-φ18
GTD65/GTE80
65
112
164/214
75/91
287/315
75
185
145
118
3
4-φ18
GTD65/GTE80
80
114
190/246
91/101
365/375
85
200
160
132
3
8-φ18
GTD80/GTE90
100
127
210/295
101/112
420/436
130
220
180
156
3
8-φ18
GTD90/GTE100
125
140
247/398
112/139
436/462
175
250
210
184
3
8-φ18
GTD100/GTE125
150
140
308/478
139/176
466/543
190
285
240
211
3
8-φ22
GTD125/GTE160
200
152
378/724
176/228
593/665
215
340
295
266
3
12-φ22
GTD160/GTE210
250
165
432/928
206/275
682/752
265
405
355
319
3
12-φ26
GTD190/GTE255
300
178
524/928
228/275
725/772
305
460
410
370
4
12-φ26
GTD210/GTE255
350
190
648/1033
275/324
832/880
340
520
480
429
4
16-φ26
GTD255/GTE300
400
216
648/1129
275/380
862/968
360
580
525
480
4
16-φ30
GTD255/GTE350
450
222
715/1845
324/527
945/1005
400
640
585
548
4
20-φ30
GTD300/AW28S
500
229
795/1845
380/527
1058/1060
430
715
650
609
4
20-φ33
GTD350/AW28S
600
267
795/2605
380/545
1108/1195
490
840
770
720
5
20-φ36
GTD350/AW35S
700
292
1380/2605
1170/1255
1170/1255
555
910
840
794
5
24-φ36
AW28/AW35S
800
318
1860/2605
1325/1365
1325/1365
620
1025
950
901
5
24-φ39
AW35/AW40S
注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式<彈簧復位>。
根據不同的閥門扭矩，使用介質選配，不同的執行器型號，其相關尺寸隨之變化。
GT系列氣動執行器可配至DN600，AW系列氣動執行器可配蝶閥至DN200--1600。主要外形及連接尺寸主要外形及連接尺寸D643(H、Y、F)-25(2.5MPpa)
公稱通徑
DN
外形尺寸
連接尺寸
執行器型號
L
L1
L2
H
H1
D
D1
D2
f
n-φd
50
108
164/214
75/91
277/305
65
165
125
99
3
4-φ18
GTD65/GTE80
65
112
164/214
75/91
287/325
75
185
145
118
3
8-φ18
GTD65/GTE90
80
114
190/295
91/112
365/391
85
200
160
132
3
8-φ18
GTD80/GTE100
100
127
210/340
101/127
420/457
130
235
190
156
3
8-φ22
GTD90/GTE115
125
140
247/395
112/139
436/462
175
270
220
184
3
8-φ26
GTD100/GTE125
150
140
308/438
139/176
466/543
190
300
250
211
3
8-φ26
GTD125/GTE160
200
152
378/724
176/228
593/665
215
360
310
274
3
12-φ26
GTD160/GTE210
250
165
432/928
206/275
682/752
265
425
370
330
3
12-φ30
GTD190/GTE255
300
178
524/1033
228/324
702/820
305
485
430
389
4
16-φ30
GTD210/GTE300
350
190
648/1129
275/380
832/938
340
555
490
448
4
16-φ33
GTD255/GTE350
400
216
715/1129
324/380
910/968
360
620
550
503
4
16-φ36
GTD300/GTE350
450
222
795/1845
380/527
1005/1010
400
670
640
548
4
20-φ36
GTD350/AW28S
500
229
795/1845
380/527
1058/1065
430
730
660
609
4
20-φ36
GTD350/AW28S
600
267
1380/2605
507/545
1110/1195
490
845
770
770
4
20-φ39
AW28/AW35S
700
292
1860/2605
545/545
1255/1295
555
960
875
875
5
24-φ42
AW28/AW40S
800
318
1860/2605
545/545
1325/1365
1085
1085
990
990
5
24-φ48
AW35/AW40S
主要外形及連接尺寸D643(H、Y、F)-40(4.0MPpa)
公稱通徑
DN
外形尺寸
連接尺寸
執行器型號
L
L1
L2
H
H1
D
D1
D2
f
n-φd
50
108
164/214
75/91
277/305
65
165
125
99
3
4-φ18
GTD65/GTE80
65
112
190/295
91/112
310/341
75
185
145
118
3
8-φ18
GTD80/GTE100
80
114
210/340
106/127
375/412
85
200
160
132
3
8-φ18
GTD90/GTE115
100
127
247/398
139/176
436/462
130
235
190
156
3
8-φ22
GTD100/GTE125
125
140
308/478
176/228
13
175
270
220
184
3
8-φ26
GTD125/GTE160
150
140
378/724
228/324
543/615
190
300
250
211
3
8-φ26
GTD160/GTE210
200
152
524/1030
275/380
665/760
215
375
320
284
3
12-φ26
GTD210/GTE300
250
165
648/1129
324/460
752/858
265
450
385
315
3
12-φ33
GTD255/GTE350
300
178
715/1129
380/460
820/880
305
515
450
409
4
16-φ33
GTD300/AW28S
350
190
795/1845
460/545
938/940
340
580
610
465
4
16-φ36
GTD350/AW28S
400
216
715/1129
380/527
970/1055
360
660
585
535
4
16-φ39
AW28/AW35S
450
222
1380/2605
545/545
1005/1090
400
685
610
560
4
20-φ39
AW28/AW35S
500
229
1860/2605
545/545
1145/1185
430
755
670
615
4
20-φ42
AW35/AW40S
600
267
1860/2605
545/545
1195/1235
490
890
795
735
4
20-φ48
AW35/AW40S
,
-
選購 氣動法蘭蝶閥,氣動硬密封蝶閥,氣動調節蝶閥 需確定以下幾個參數
產品名稱：
產品型號：
公稱壓力：
公稱通徑：
閥體材質：
連接方式：
氣動執行器系列：AT系列，GT系列
類型：雙作用氣缸，單作用氣缸
電磁閥電源：AC220V、380V、110V，DC24V
防護類型：普通型、防爆型
附件（可多選）：電磁閥、空氣過濾減壓閥、限位開關、蝸輪傳動裝置、定位器
介質名稱：
介質溫度：
使用壓力：
