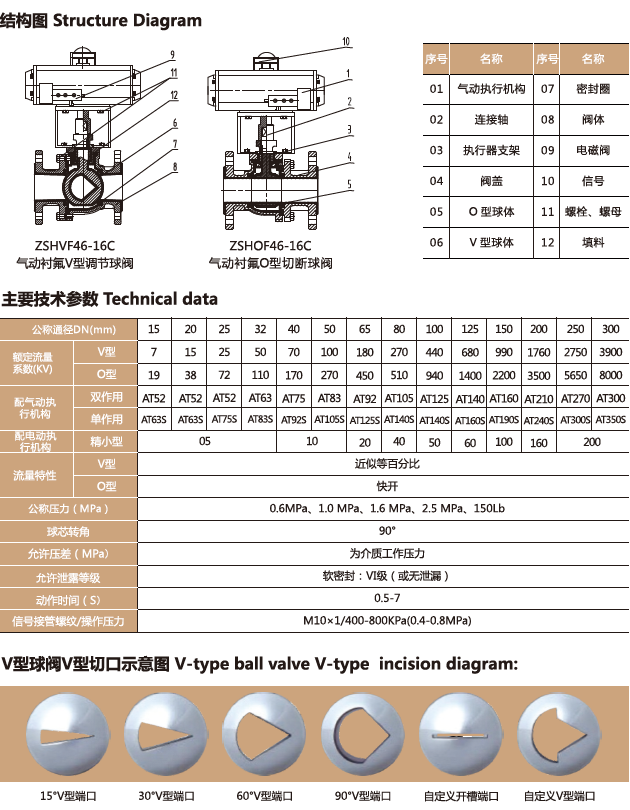

- 技術參數
- 資料下載

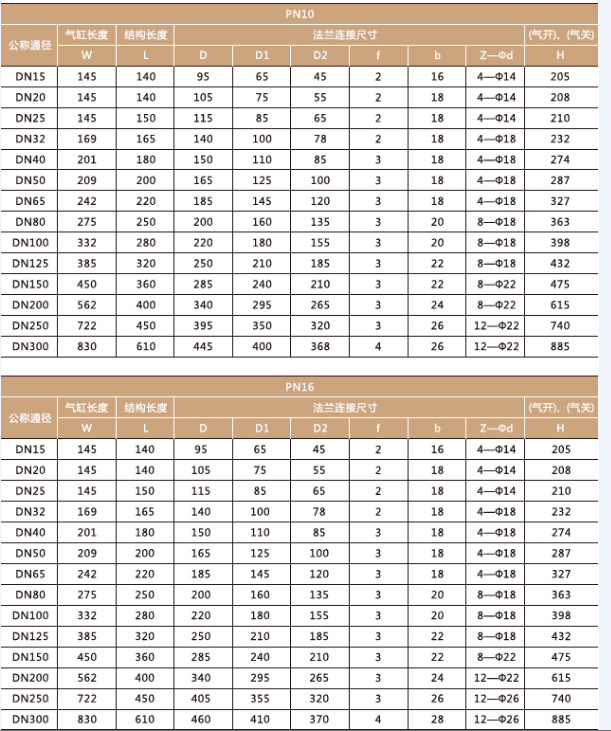

- 外形尺寸
- 訂購說明
-
- 商品名稱: 氣動襯氟V型調節球閥
氣動V型調節球閥是一種360度直角回轉的高級控制閥，它與閥門定位器配套使用，可實現比例調節，與二位五通電磁閥及控制箱配套使用，可實現開關控制。V型球閥閥芯設計成帶有特殊形式的V型口，（V型口可根據不同的角度來實現調節精度）具有精確的流量特性和控制能力，適用于各種控制場合，額定流量系數大，可調比大，密封性能優越，結構緊湊，體積小，可豎臥安裝等優點。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切及自潔能力，尤其適用于含有纖維性或軟質顆粒的懸浮液的控制。在與流體接觸的閥體內壁和閥內組件均采用高溫模壓襯氟塑工藝，包覆一層聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好，動作靈敏、流體通道呈V型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位貨氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。
1.耐腐蝕:幾乎能耐所有的介質（包括濃硝酸和王水）的腐。
2.流體能力大，且介質流向不受限制
3.密封性能好、泄漏量小、密封閥座采用聚四氟乙烯，具有可靠的密封性和自潤滑性，泄漏量低。
4.除適用于一般的氣、液體外、更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質
5.結構簡單維修方便
配多彈簧的齒輪齒條氣動執行機構，以及角行程的電動執行機構，方便各種環境適用，是目前用量相當大的控制和切斷系統。 -
-
-
安裝、使用注意事項
氣動調節球閥具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。氣動調節球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用。
1. 取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2. 安裝氣動調節球閥前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3. 準備與管道連接前，須沖洗和清楚干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。4. 在安裝期間，請不要用氣動調節球閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。
5. 氣動調節球閥應安裝在管道的水平方向貨垂直方向。
6. 安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏寬。
7. 與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
8. 如閥體襯有防腐層，安裝在管道上時，應采用耐腐蝕軟墊，并注意不使閥體法蘭密封面受損。
9. 對填料壓蓋應定期檢查，防止因滲漏腐蝕而損壞其他零件和造成事故。
訂貨須知
訂貨時請?zhí)顚懀ㄒ?guī)格書）或注明一下內容
一、若訂貨前還未選定型號，請向我們提供您的使用參數
1.工程通徑 公稱壓力
2.流體性質（包括溫度、粘度或酸堿性）
3.介質工作溫度
4.閥的開關型式（氣關還是氣關）
5.閥體和各部件材料
6.執行機構是作用還是雙作用，是否帶附件，說明附件型號以及是否防爆，以便我們?yōu)槟_選型。
二、若已經由設計單位選定公司的產品型號，請按型號直接向我公司銷售部訂購
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數。
