- 商品名稱: ZDLY電子式電動小流量調節閥,電動調節閥
ZDLY電子式電動小流量調節閥，由3810L型直行程電子式電動執行機構和小流量閥組成。 適用于較小流量的調節，具有結構緊湊，體積小，重量輕，安裝維護方便的特點。
調節機構采用了新型的小流量低流阻單座閥。它結構緊湊，流道通暢，具有流量特性精確、可調范圍大、閥座泄漏量微小等特點?？刂茪怏w、液體、蒸汽等介質，適用于對泄漏量有嚴格要求的場合。
-
ZDLY電子式電動小流量調節閥 閥體
閥體形式
直通鍛造閥
公稱通徑
G1/2”、G3/4”
公稱壓力
PN1.6、4.0、6.4MPA
閥體材料
鍛不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)等)
上 閥 蓋
標準型-40～+230℃、散熱型+230～+450℃
壓蓋型式
螺栓壓緊式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
ZDLY電子式電動小流量調節閥 閥內件
閥芯形式
單座柱塞型閥芯
流量特性
線性
閥芯材料
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L)不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
ZDLY電子式電動小流量調節閥 執行器
型號
381LSA-08
輸出推力（N）
800
最大行程L（mm）
30
工作速度（mm/s）
4.2
主要技術參數
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%
ZDLY電子式電動小流量調節閥 閥作用型式
電關式（B）、電開式（K）
ZDLY電子式電動小流量調節閥 性能指標
項目
指標值
基本誤差%
配3810L±1.0；
回差%
配381L ±1.0；
泄露量L/h
0.01%×閥額定容量
可調范圍R
30：1
ZDLY電子式電動小流量調節閥 額定流量系數Kv、額定行程、允許壓差
公稱通徑DN
G1/2”、G3/4”
閥座直徑 dN
2
2.5
3
4
5
6
7
8
9
額定行程
10
額定流量系數KV
0.04
0.06
0.08
0.12
0.2
0.32
0.5
0.8
1
允許壓差(MPa)
6.4
注：允許壓力差確定依據：1）閥關閉p2=0；2）流向?yàn)榈走M(jìn)高出。
-

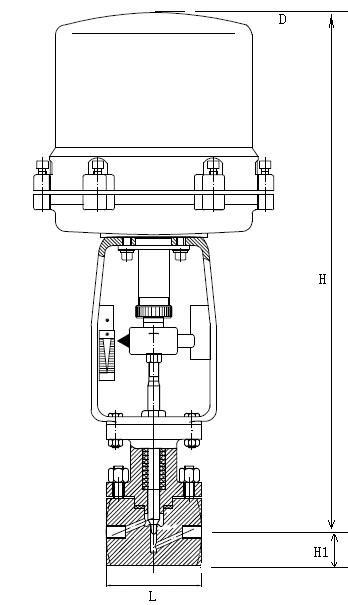

ZDLY電子式電動小流量調節閥 主要外形圖
ZDLY電子式電動小流量調節閥 主要連接尺寸公稱通徑
DN(mm)
閥座直徑
Dn(mm)
L
（mm）
H（mm）
H1
(mm)
D
(mm)
重量
（kg）
普通型
散熱型
G1/2”、G3/4”
2~9
100
437
553
19
225
19
-

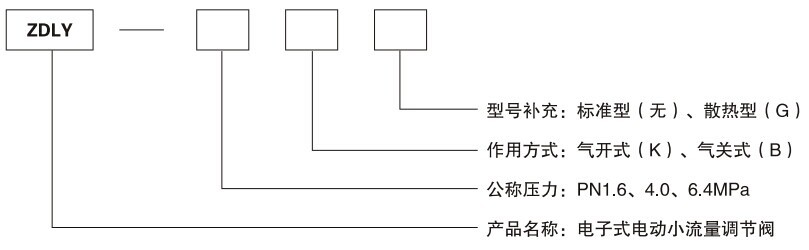

ZDLY電子式電動小流量調節閥 型號說明
