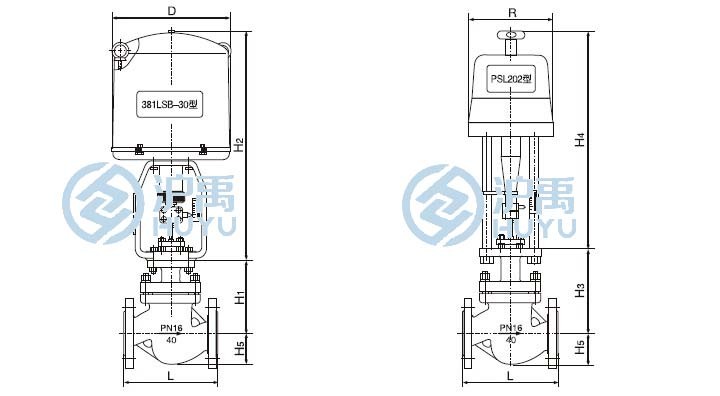

- 外形尺寸
- 訂購說明
-
- 商品名稱: 智能電動調節閥ZSLP
該智能型電動執行機構結構緊湊，重量輕，體積小。它采用直流無刷電機以及齒輪箱減速，具有高效率，噪音低。還采用電動機里面的霍爾傳感器來檢測位置，具有控制精度高，壽命長，簡化了機械機構。電氣控制部分采用模塊化設計，由驅動單元，控制單元，液晶顯示單元，非侵入式的觸摸按鍵單元組成，具有操作簡單，調試方便，接線方便。轉矩控制以及行程限位都通過電子電路來實現，從而實現無需開蓋調試。
新一代智能電動執行機構
易維護 電氣接線方便
高精度 高可靠 非侵入式設計
液晶顯示 中英文操作界面
體積小 重量輕 高效率 低噪音
傻瓜式“向?qū)?rdquo;設置功能 調試簡單
單座調節閥是一種單座高精度的調節閥，具備以下設計特色：
l 采用等截面S形流道，流阻小，流通能力大
l 小規格閥芯閥桿采用一體式結構，避免了銷釘或焊接帶來的問題
l 小規格采用頂部導向結構，結構緊湊，流量通暢，不易卡堵
l 大規格采用壓圈導向結構，結構簡單，有效防止閥芯抖動，裝拆、維護方便
l 可調范圍大，調節精度高
l 適用于各種流體介質的控制 -
電動執行機構的主要技術參數
1. 輸入信號：
●模擬信號
a. DC4~20mA 輸入電阻100Ω
b. DC0~10mA 輸入電阻100Ω
c. 其他輸入信號可定做（如1~5V,0~10V）
●低電平開關量信號（持續接點，脈沖接點）
a. 內供DC24V/10mA
b. 外供DC24V/10mA
2. 輸出信號：
●閥位反饋信號
DC4~20mA 負載電阻≤750Ω
●無源干接點信號
觸點容量AC220V/5A
3. 基本誤差：≤0.5％
4. 回差：≤0.5％
5. 死區：0.3~1.2％可調
6. 工作制：啟停次數1200次/小時
7. 供電電源：AC220V±15％ 50HZ或AC380V±15％ 50HZ（定做）
8. 噪音等級：
由執行機構產生的噪音（1m遠處的音效等級）＜70dB
9．使用環境：
•環境溫度：-25~+70℃
•相對濕度：5~95％
•機械震動：頻率在10~200Hz范圍內，加速度達0.5g的持續震動
10.防護等級：IP67 -
