- 商品名稱: ZDLS電動角式調節閥,電動角式低溫調節閥
電動角式調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰?，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。
電動角式調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰睿瑴p少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。電動角式調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

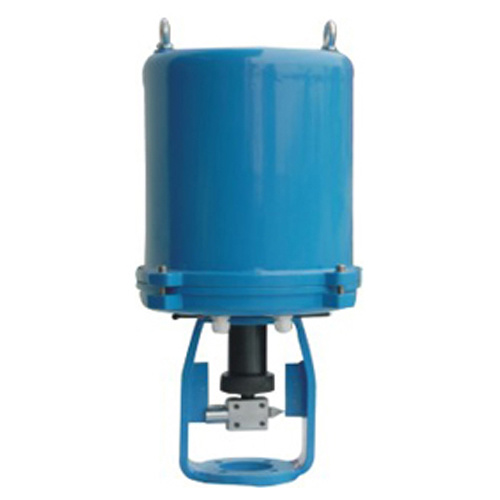

配套執行機構
本系列執行器有以下主要特點：
1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA（或DC1 ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
1.2 執行器的關鍵部件 — 控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
1.3 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4%。
1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
1.6 用狀態選擇開關可以設定（正、反動作。）
1.7 用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
1.8 調整工作零點（始點）和行程（終點）簡單易行。
1.9 當突然斷電時，能確保閥芯自鎖。
1.10 采用同步皮帶轉動，有效降低了噪音。
1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。 -
主零技術參數
公稱通徑DN(mm)
20
25
32
40
50
65
80
100
125
150
200
300
閥座直徑
20
25
32
40
50
65
80
100
125
150
200
300
額定流量系數K
6.5
10
16
25
40
63
100
160
250
400
630
行程mm
10
16
25
40
60
100
允許壓差ΔMPa
6.1
3.8
2.3
1.4
1.0
2.3
1.6
1.0
0.8
0.6
0.4
基本誤差
±2.5
回差 %
2.5
死區 %
1.0
始終點偏差 %
±2.5
額定行程偏差 %
2.5
允許泄漏量Q
Kv值的0.1%
可調范圍
30:1
配用執
行機構PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL320
3810L
381LSA-08
381LSA-30
381LSB-30
381LSB-50
381LSC-65
381LSC-160
適用溫度
常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
低溫-196℃～+200℃ 鑄不銹鋼ZG1Cr18Ni9Ti
◇性能指標
項目
指標值
基本誤差％
配3810L±2.5； 帶定位器 ±1.0
回差％
配381L ±2.0； 配PSL±1.0
死區％
1.0
始終點偏差％
電開
始點
±2.5
終點
±2.5
電關
始點
±2.5
終點
±2.5
可調范圍
50：1
額定行程偏差％
2.5
泄量量L/H
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
-
